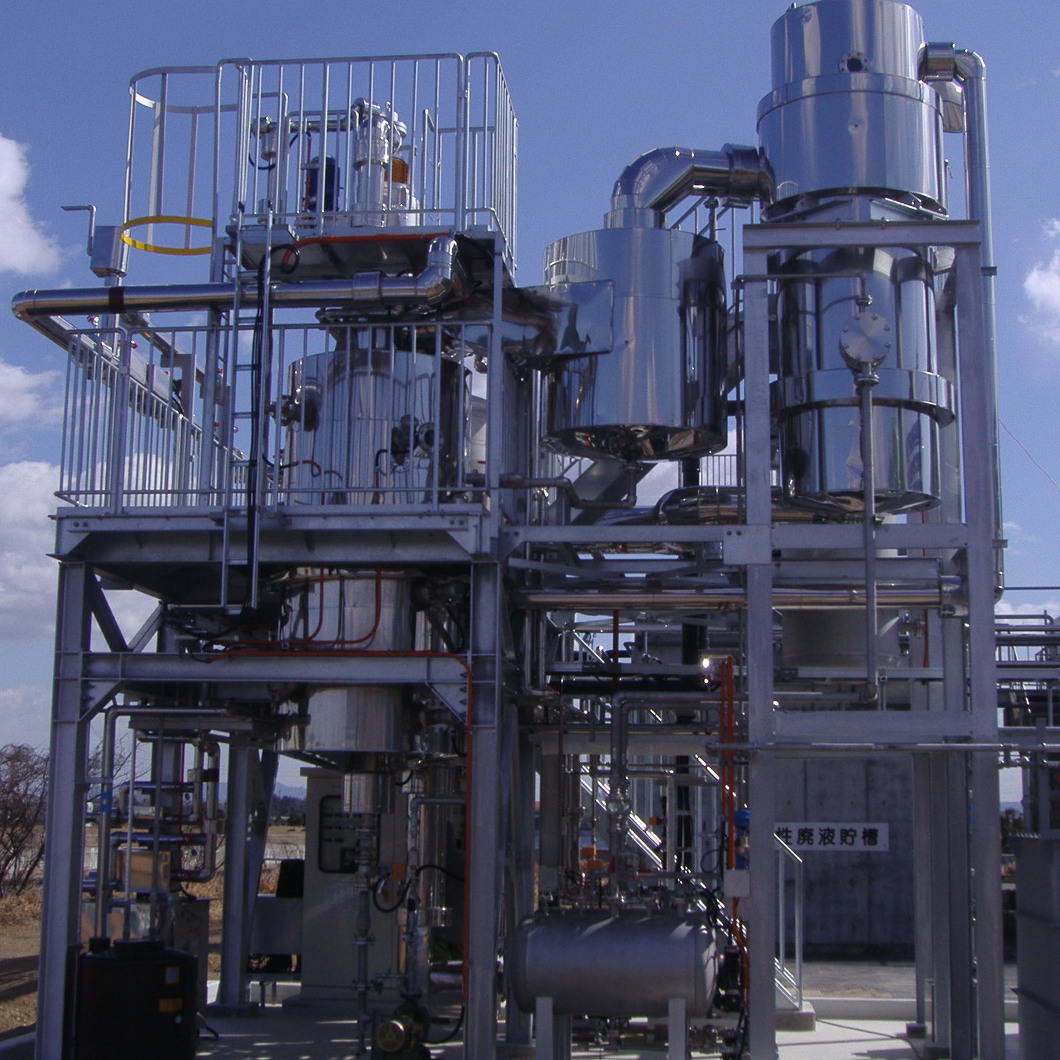

1,000kg/H 竪型2重効用式廃液濃縮装置
第1効用缶で発生したベーパーを第2効用缶の熱源に使用することで、蒸気量を半分に抑えた省エネ運転を行います。
- 設置範囲：W 7m×D 6m×H 6m
- 当社施工範囲：機器設計・製作、制御盤製作
- 濃縮器伝熱構造：竪型回転コイル
- 納入実績：その他廃液濃縮装置として下記設備も含め10件以上

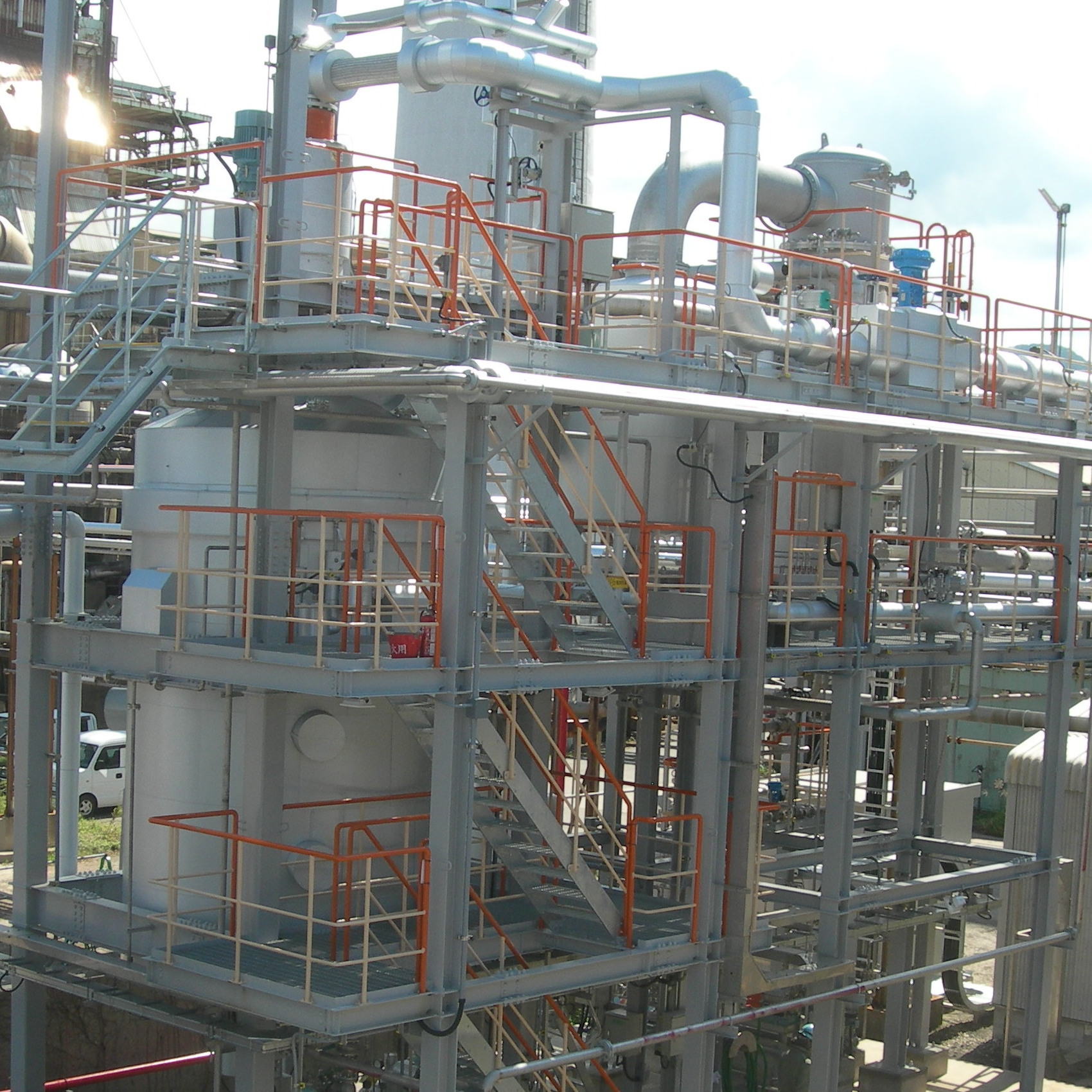

35.4T/H 竪型黒液濃縮装置
回収ボイラーの燃料として供給する黒液の濃度を上げて、燃焼
効率を向上させます。
- 設置範囲：W 12m×D 6.5m×H13m
- 蒸発量：5.8T/H
- 当社施工範囲：機器設計・製作、架台設計・製作、据付工事、配管工事、電気工事、 保温工事、塗装工事
- 濃縮器伝熱構造：竪型回転コイル
- 納入実績：その他黒液濃縮装置として2件

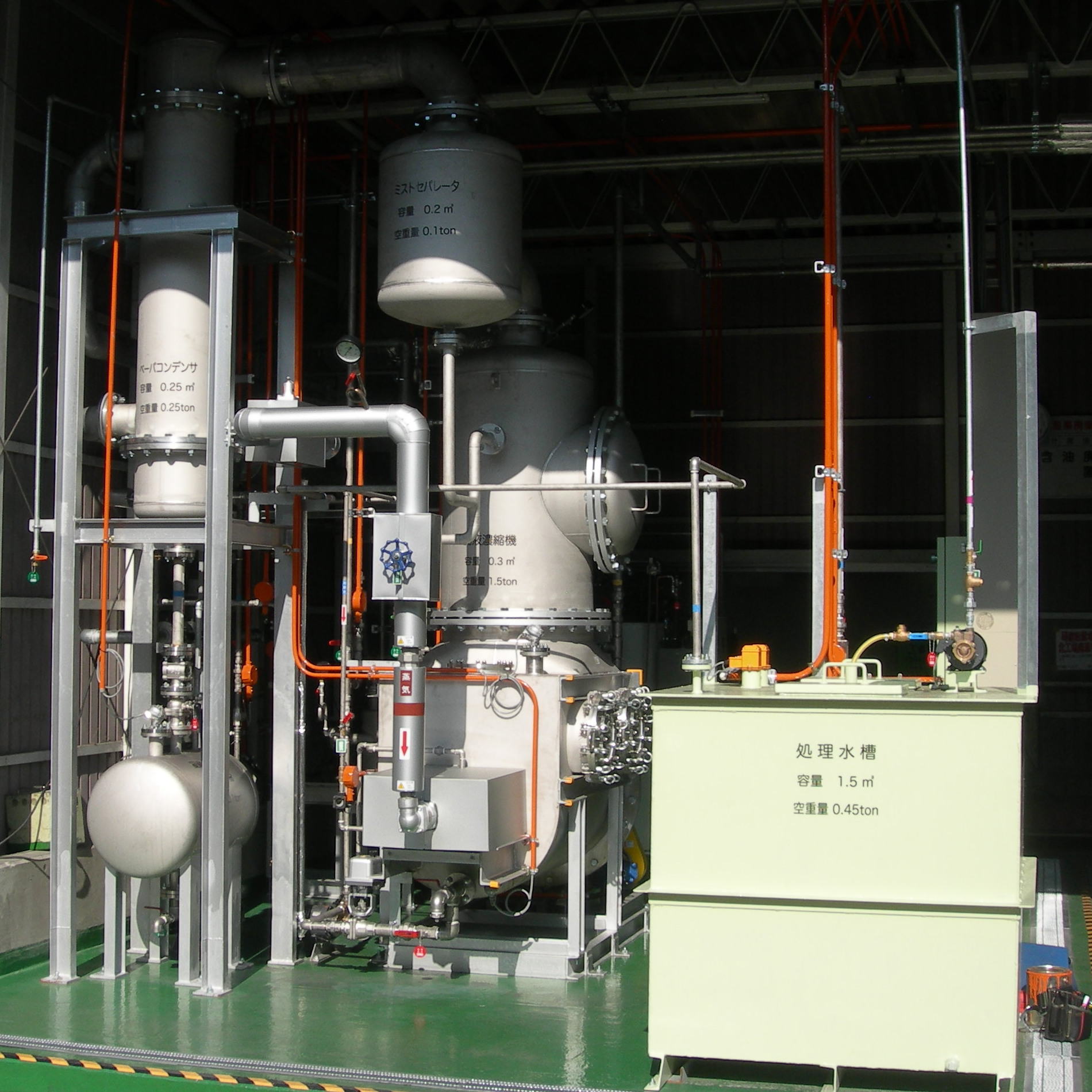

6,000kg/H 横型低水分率液体真空蒸発装置
油などに混入した少ない水分を蒸発させ、良質の再生油を精製
します。
- 設置範囲：W 3m × D 3m × H 3m
- 当社施工範囲：機器設計・製作、操作盤製作、据付工事、配管工事、電気工事、 保温工事、塗装工事
- 濃縮器伝熱構造：横型回転コイル
- 納入実績：10件以上
ダイナミックコンダクターの歴史は、漢方薬抽出エキスの濃縮から始まりました。
エキスの性状を保ったまま、水分だけの蒸発に成功し、お客様には大変喜んでいただきました。
その後も、様々な分野でダイナミックコンダクターの技術を使用した設備を導入頂いております。
エキスの性状を保ったまま、水分だけの蒸発に成功し、お客様には大変喜んでいただきました。
その後も、様々な分野でダイナミックコンダクターの技術を使用した設備を導入頂いております。

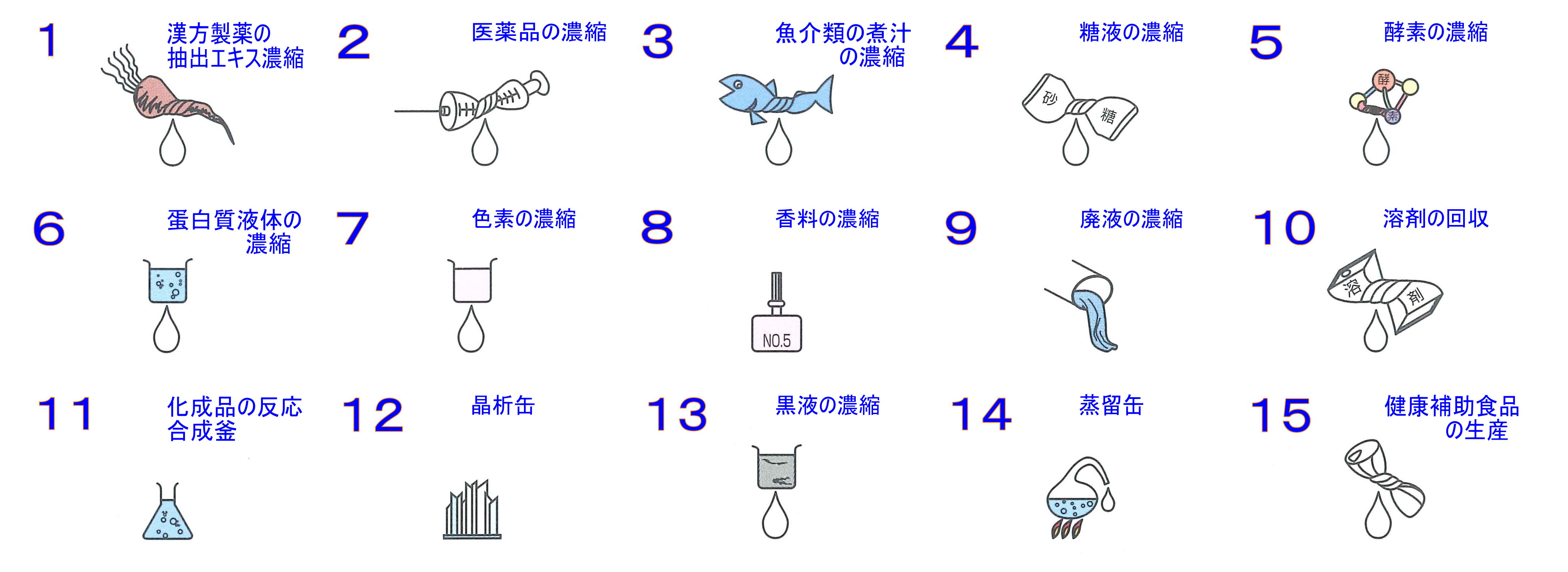

ダイナミックコンダクター濃縮装置の用途例
主な施工実績

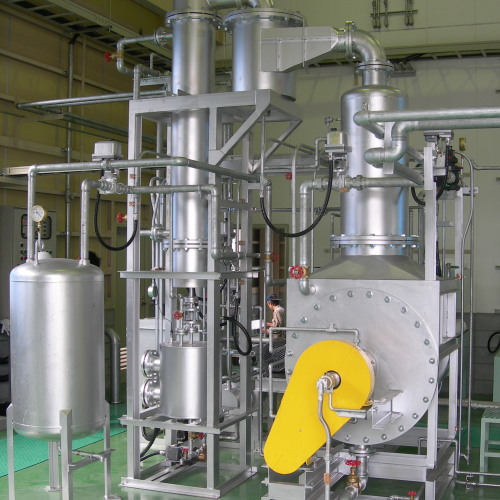

500kg/H 竪型2重効用式廃液濃縮装置
上記装置のスケールダウンタイプです。
- 設置範囲：W 7m×D 5m×H 5m（各種タンク・冷却塔含む）
- 当社施工範囲：機器設計・製作、制御盤製作
- 濃縮器伝熱構造：竪型固定コイル（撹拌機による撹拌）
- 納入実績：上記参照

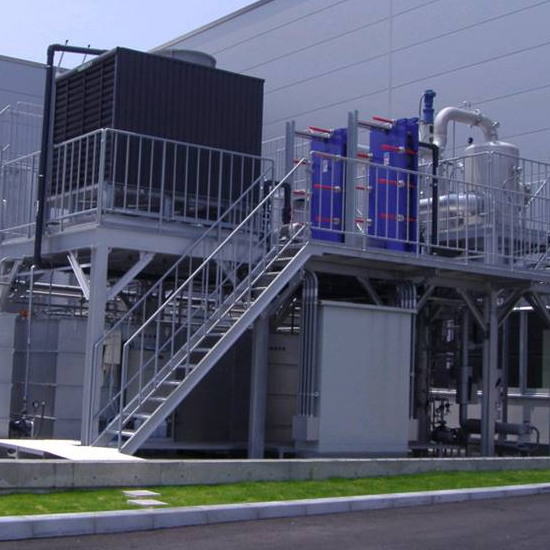

300kg/H 横型廃液濃縮装置
ランニングコストに優れ、主に小型の濃縮装置として採用されます。
- 設置範囲：W 5m×D 4.5×H 4.5m
- 当社施工範囲：機器設計・製作、操作盤製作、据付工事、配管工事、電気工事、 保温工事
- 濃縮器伝熱構造：横型回転コイル
- 納入実績：その他廃液濃縮装置として20件以上

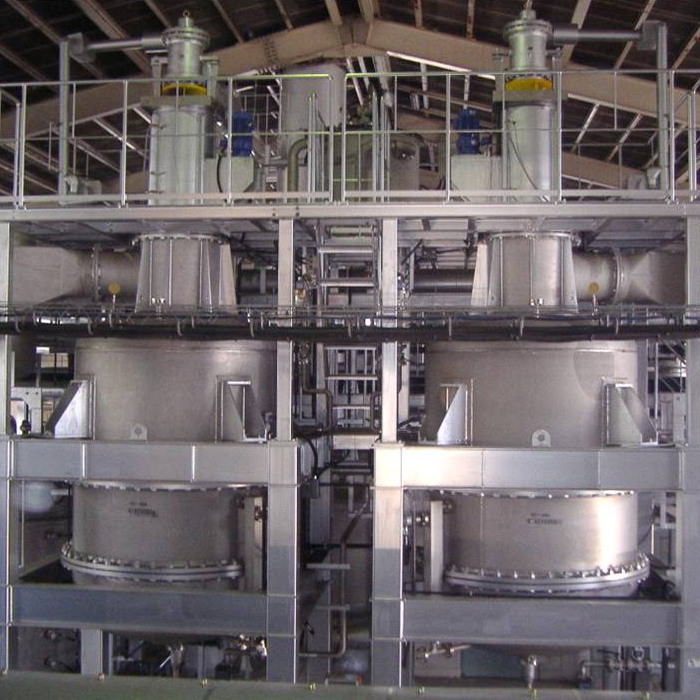

3,300kg/H 蒸発濃縮装置
ランニングコストに優れ、主に大型の濃縮装置として採用されます。
- 設置範囲：W 10m×D 4m×H 6m（右写真・・・2基分の寸法）
- 当社施工範囲：機器設計・製作
- 濃縮器伝熱構造：竪型回転コイル
- 納入実績：各種濃縮装置として10件以上

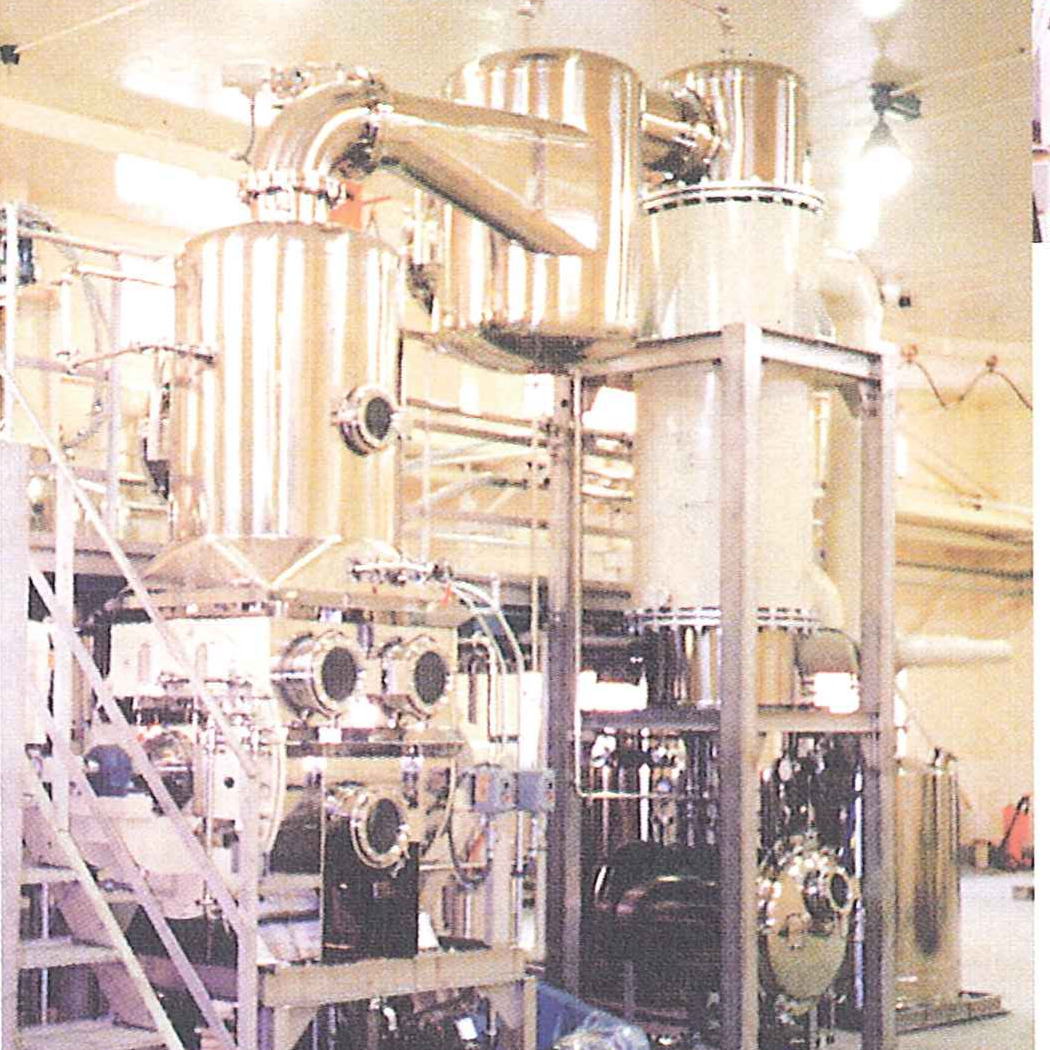

300kg/H サニタリー式濃縮装置
薬品・色素・香料の濃縮や漢方エキスの抽出などクリーン環境下で使用します。
- 設置範囲：W 5m×D 4.5m×H 4.5m
- 当社施工範囲：機器設計・製作、制御盤製作、据付工事、配管工事、電気工事、 保温工事
- 濃縮器伝熱構造：横型回転コイル
- 納入実績：各種濃縮装置として30件以上
